CTS晶振,石英贴片晶振,ATSSM4P音叉表晶.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使进口晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
随着科技的不断进步,我们已经并肩前行,工程智能的方式来满足人们不断变化的需求.CTS引入新的视野和石英晶振品牌,明确地传达我们是谁,为什么我们在这里,我们代表什么.CTS晶振集团的身份已经建立在120年的坚实基础上.一个基金会将继续建立我们公司的声誉,解决问题,面对挑战,利用机遇,所有的人都有经验,没有人能比得上.
|
CTS晶振 |
单位 |

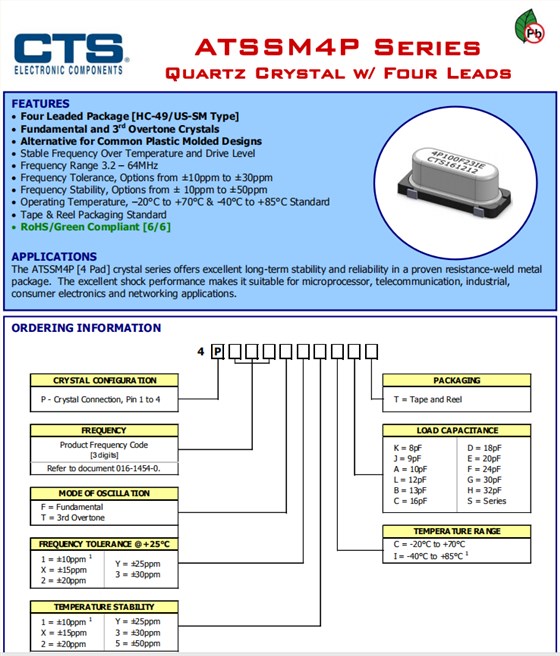

ATSSM4P晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.200MHz~64.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+100°C |
裸存 |
|
工作温度 |
T_use |
-20℃~+70℃ -40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
1.0μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
± 10ppm ±15ppm ±20ppm ±25ppm ±30ppm |
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/
|
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF~32pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立耐撞击晶振器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保高精密石英晶振未撞击机器或其他电路板等.
机械振动的影响
当手机晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
