ABS06L-32.768KHZ-T晶体,石英贴片晶振,耐高温晶振

产品简介

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

产品详情

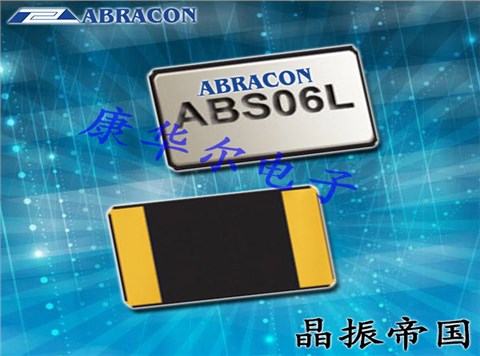

Abracon晶振,进口贴片晶振,ABS06L晶体.小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,Abracon晶振可帮助您为行业领先的设计做出正确的选择. PAS测试验证了电路中的石英进口晶体性能,同时测量晶体,石英晶体振荡器和印刷电路板寄生效应.测试系统中所有变量的帐户,并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配.这对于使用下一代需要最佳gm因子的节能技术尤其重要.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着石英SMD晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

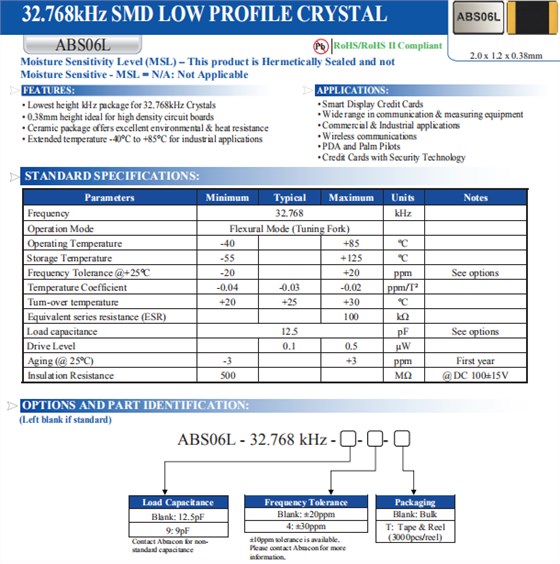

Abracon晶振	单位	ABS06L晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±20ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

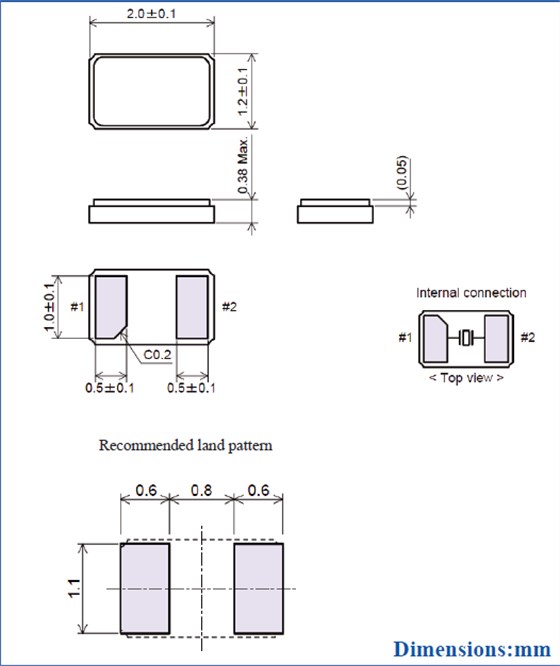

ABS06L 2012

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至2.0x1.2晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

存储事项

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英32.768K晶振未撞击机器或其他电路板等.
