550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振

550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振

产品简介

550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振，尺寸7.0x5.0mm，频率250MHZ，输出逻辑LVPECL，电压3.3V，频率稳定性20ppm，思佳讯差分振荡器，Skyworks有源晶振，LVPECL输出压控晶振，LVPECL差分晶振，六脚差分晶振，7050mm压控振荡器，贴片差分晶振，压控晶体振荡器，石英差分晶振，压控差分晶振，有源差分振荡器，差分晶体振荡器，高频差分振荡器，高性能差分晶振，低电压差分晶振，低抖动差分晶振，低损耗差分振荡器，低电压差分振荡器，低耗能差分晶振，低功耗差分晶振，低相噪差分晶振，北斗模块专用晶振，无线模块差分晶振，智能家居差分晶振，网络设备差分晶振，光学模块差分晶振，仪器设备差分晶振，血压计差分晶振，具有低抖动低功耗的特点。

7050贴片差分晶振产品被广泛应用于各个领域之中，比较常用北斗模块，无线模块，智能家居，网络设备，光学模块，仪器设备，血压计等领域.550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振.

产品详情

1

550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振，尺寸7.0x5.0mm，频率250MHZ，输出逻辑LVPECL，电压3.3V，频率稳定性20ppm，思佳讯差分振荡器，Skyworks有源晶振，LVPECL输出压控晶振，LVPECL差分晶振，六脚差分晶振，7050mm压控振荡器，贴片差分晶振，压控晶体振荡器，石英差分晶振，压控差分晶振，有源差分振荡器，差分晶体振荡器，高频差分振荡器，高性能差分晶振，低电压差分晶振，低抖动差分晶振，低损耗差分振荡器，低电压差分振荡器，低耗能差分晶振，低功耗差分晶振，低相噪差分晶振，北斗模块专用晶振，无线模块差分晶振，智能家居差分晶振，网络设备差分晶振，光学模块差分晶振，仪器设备差分晶振，血压计差分晶振，具有低抖动低功耗的特点。

7050贴片差分晶振产品被广泛应用于各个领域之中，比较常用北斗模块，无线模块，智能家居，网络设备，光学模块，仪器设备，血压计等领域.550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振.

2

550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振 参数表

Parameter Symbol Test Condition Min Typ Max Units
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
1.8 V option 1.71 1.8 1.89 V
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS


120
108
99
90 		130
117
108
98 		mA
tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5 V
Operating Temperature Range TA –40 85 °C
Parameter Symbol Test Condition Min Typ Max Units
Control Voltage Tuning Slope1,2,3 KV 10 to 90% of VDD




33
45
90
135
180
356




ppm/V
Control Voltage Linearity4 LVC BSL –5 ±1 +5 %
Incremental –10 ±5 +10 %
Modulation Bandwidth BW 9.3 10.0 10.7 kHz
VCInput Impedance ZVC 500 kΩ
Nominal Control Voltage VCNOM @ fO VDD/2 V
Control Voltage Tuning Range VC 0 VDD V
Parameter Symbol Test Condition Min Typ Max Units
Nominal Frequency1,2,3 fO LVDS/CML/LVPECL
250
MHz
CMOS 10 160 MHz
Temperature Stability1,4 TA= –40 to +85 ºC –20
–50
–100

+20
+50
+100 		ppm
Absolute Pull Range1,4 APR ±12 ±375 ppm
Aging Frequency drift over first year. ±3 ppm
Frequency drift over 15 year life. ±10
Power up Time5 tOSC 10 ms
Parameter Symbol Test Condition Min Typ Max Units
LVPECL Output Option1 VO mid-level VDD– 1.42 VDD– 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level — VDD– 1.30 — V
1.8 V option mid-level — VDD– 0.36 — V
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50 VPP
CMOS Output Option3 VOH IOH= 32 mA 0.8 x VDD — VDD V
VOL IOL= 32 mA — — 0.4 V
Rise/Fall time (20/80%) tR,tF LVPECL/LVDS/CML — — 350 ps
CMOS with CL= 15 pF — 1 — ns
Symmetry (duty cycle) SYM LVPECL:VDD– 1.3 V (diff)
LVDS:1.25 V (diff)
CMOS:VDD/2 		45 — 55 %

3

550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振 尺寸图

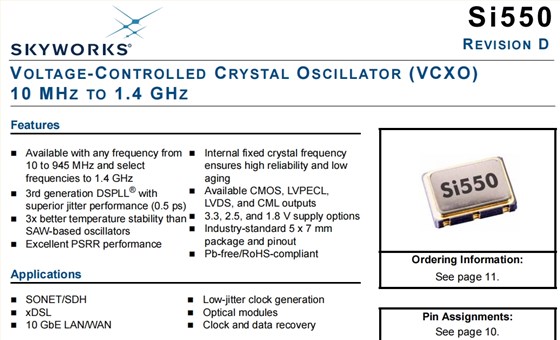

Si550

550AM250M000DGR,Si550压控差分晶振,Skyworks北斗导航晶振

产品特点：

适用于以下任意频率10至945 MHz，

然后选择频率至1.4 GHz

第三代DSPLL®卓越的抖动性能（0.5ps）

温度稳定性比SAW振荡器

出色的PSRR性能

内部固定晶体频率

确保高可靠性和低成本变老

可用的CMOS、LV-PECL差分晶振、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5 x7mm包装和引脚

无铅/符合RoHS

Si550 1Si550 2

Mfr Part # 晶振厂家 Description Series Frequency Output
550AE312M000DGR Skyworks有源晶振 XTAL OSC VCXO 312.0000MHZ LVPECL Si550 312 MHz LVPECL
550AE312M500DGR Skyworks有源晶振 XTAL OSC VCXO 312.5000MHZ LVPECL Si550 312.5 MHz LVPECL
550AE320M000DGR Skyworks有源晶振 XTAL OSC VCXO 320.0000MHZ LVPECL Si550 320 MHz LVPECL
550AE340M480DGR Skyworks有源晶振 XTAL OSC VCXO 340.4800MHZ LVPECL Si550 340.48 MHz LVPECL
550AE368M640DGR Skyworks有源晶振 XTAL OSC VCXO 368.6400MHZ LVPECL Si550 368.64 MHz LVPECL
550AE400M000DGR Skyworks有源晶振 XTAL OSC VCXO 400.0000MHZ LVPECL Si550 400 MHz LVPECL
550AE448M000DGR Skyworks有源晶振 XTAL OSC VCXO 448.0000MHZ LVPECL Si550 448 MHz LVPECL
550AE460M800DGR Skyworks有源晶振 XTAL OSC VCXO 460.8000MHZ LVPECL Si550 460.8 MHz LVPECL
550AE466M944DGR Skyworks有源晶振 XTAL OSC VCXO 466.9440MHZ LVPECL Si550 466.944 MHz LVPECL
550AE480M000DGR Skyworks有源晶振 XTAL OSC VCXO 480.0000MHZ LVPECL Si550 480 MHz LVPECL
550AE491M520DGR Skyworks有源晶振 XTAL OSC VCXO 491.5200MHZ LVPECL Si550 491.52 MHz LVPECL
550AE500M000DGR Skyworks有源晶振 XTAL OSC VCXO 500.0000MHZ LVPECL Si550 500 MHz LVPECL
550AE600M000DGR Skyworks有源晶振 XTAL OSC VCXO 600.0000MHZ LVPECL Si550 600 MHz LVPECL
550AE622M080DGR Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL
550AE625M000DGR Skyworks有源晶振 XTAL OSC VCXO 625.0000MHZ LVPECL Si550 625 MHz LVPECL
550AE716M800DGR Skyworks有源晶振 XTAL OSC VCXO 716.8000MHZ LVPECL Si550 716.8 MHz LVPECL
550AE737M280DGR Skyworks有源晶振 XTAL OSC VCXO 737.2800MHZ LVPECL Si550 737.28 MHz LVPECL
550AE741M746DGR Skyworks有源晶振 XTAL OSC VCXO 741.7460MHZ LVPECL Si550 741.746 MHz LVPECL
550AE800M000DGR Skyworks有源晶振 XTAL OSC VCXO 800.0000MHZ LVPECL Si550 800 MHz LVPECL
550AG000127DGR Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ LVPEC Si550 644.53125 MHz LVPECL
550AG255M000DGR Skyworks有源晶振 XTAL OSC VCXO 255.0000MHZ LVPECL Si550 255 MHz LVPECL
550AG400M000DGR Skyworks有源晶振 XTAL OSC VCXO 400.0000MHZ LVPECL Si550 400 MHz LVPECL
550AG622M080DGR Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL
550AG693M750DGR Skyworks有源晶振 XTAL OSC VCXO 693.7500MHZ LVPECL Si550 693.75 MHz LVPECL
550AH000127DGR Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ LVPEC Si550 644.53125 MHz LVPECL
550AH000246DGR Skyworks有源晶振 XTAL OSC VCXO 669.3266MHZ LVPECL Si550 669.3266 MHz LVPECL
550AH000254DGR Skyworks有源晶振 XTAL OSC VCXO 669.3216MHZ LVPECL Si550 669.3216 MHz LVPECL
550AH400M000DGR Skyworks有源晶振 XTAL OSC VCXO 400.0000MHZ LVPECL Si550 400 MHz LVPECL
550AH500M000DGR Skyworks有源晶振 XTAL OSC VCXO 500.0000MHZ LVPECL Si550 500 MHz LVPECL
550AH622M080DGR Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL
550AH693M483DGR Skyworks有源晶振 XTAL OSC VCXO 693.4830MHZ LVPECL Si550 693.483 MHz LVPECL
550AH707M352DGR Skyworks有源晶振 XTAL OSC VCXO 707.3520MHZ LVPECL Si550 707.352 MHz LVPECL
550AH737M280DGR Skyworks有源晶振 XTAL OSC VCXO 737.2800MHZ LVPECL Si550 737.28 MHz LVPECL
550AJ000127DGR Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ LVPEC Si550 644.53125 MHz LVPECL
550AJ000134DGR Skyworks有源晶振 XTAL OSC VCXO 693.482991MHZ LVPE Si550 693.482991 MHz LVPECL
550AJ000274DGR Skyworks有源晶振 XTAL OSC VCXO 322.265625MHZ LVPE Si550 322.265625 MHz LVPECL
550AJ322M266DGR Skyworks有源晶振 XTAL OSC VCXO 322.2660MHZ LVPECL Si550 322.266 MHz LVPECL
550AJ340M480DGR Skyworks有源晶振 XTAL OSC VCXO 340.4800MHZ LVPECL Si550 340.48 MHz LVPECL
550AJ409M600DGR Skyworks有源晶振 XTAL OSC VCXO 409.6000MHZ LVPECL Si550 409.6 MHz LVPECL
550AJ448M000DGR Skyworks有源晶振 XTAL OSC VCXO 448.0000MHZ LVPECL Si550 448 MHz LVPECL
550AJ491M520DGR Skyworks有源晶振 XTAL OSC VCXO 491.5200MHZ LVPECL Si550 491.52 MHz LVPECL
550AJ600M000DGR Skyworks有源晶振 XTAL OSC VCXO 600.0000MHZ LVPECL Si550 600 MHz LVPECL
550AJ622M080DGR Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL
550AJ672M162DGR Skyworks有源晶振 XTAL OSC VCXO 672.1620MHZ LVPECL Si550 672.162 MHz LVPECL
550AM000127DGR Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ LVPEC Si550 644.53125 MHz LVPECL
550AM000310DGR Skyworks有源晶振 XTAL OSC VCXO 698.812334MHZ LVPE Si550 698.812334 MHz LVPECL
550AM250M000DGR Skyworks有源晶振 XTAL OSC VCXO 250.0000MHZ LVPECL Si550 250 MHz LVPECL
550AM340M480DGR Skyworks有源晶振 XTAL OSC VCXO 340.4800MHZ LVPECL Si550 340.48 MHz LVPECL
550AM476M280DGR Skyworks有源晶振 XTAL OSC VCXO 476.2800MHZ LVPECL Si550 476.28 MHz LVPECL
550AM480M000DGR Skyworks有源晶振 XTAL OSC VCXO 480.0000MHZ LVPECL Si550 480 MHz LVPECL
550AM595M350DGR Skyworks有源晶振 XTAL OSC VCXO 595.3500MHZ LVPECL Si550 595.35 MHz LVPECL
550AM640M000DGR Skyworks有源晶振 XTAL OSC VCXO 640.0000MHZ LVPECL Si550 640 MHz LVPECL
550AM714M420DGR Skyworks有源晶振 XTAL OSC VCXO 714.4200MHZ LVPECL Si550 714.42 MHz LVPECL
550AM768M000DGR Skyworks有源晶振 XTAL OSC VCXO 768.0000MHZ LVPECL Si550 768 MHz LVPECL
550AM768M848DGR Skyworks有源晶振 XTAL OSC VCXO 768.8480MHZ LVPECL Si550 768.848 MHz LVPECL
550BE300M000DGR Skyworks晶振 XTAL OSC VCXO 300.0000MHZ LVDS Si550 300 MHz LVDS
550BE307M200DGR Skyworks有源晶振 XTAL OSC VCXO 307.2000MHZ LVDS Si550 307.2 MHz LVDS
550BE360M000DGR Skyworks有源晶振 XTAL OSC VCXO 360.0000MHZ LVDS Si550 360 MHz LVDS
550BE400M000DGR Skyworks有源晶振 XTAL OSC VCXO 400.0000MHZ LVDS Si550 400 MHz LVDS
550BE486M000DGR Skyworks有源晶振 XTAL OSC VCXO 486.0000MHZ LVDS Si550 486 MHz LVDS
550BG240M000DGR Skyworks有源晶振 XTAL OSC VCXO 240.0000MHZ LVDS Si550 240 MHz LVDS
550BH240M000DGR Skyworks有源晶振 XTAL OSC VCXO 240.0000MHZ LVDS Si550 240 MHz LVDS
550BH307M200DGR Skyworks有源晶振 XTAL OSC VCXO 307.2000MHZ LVDS Si550 307.2 MHz LVDS
550BM233M000DGR Skyworks有源晶振 XTAL OSC VCXO 233.0000MHZ LVDS Si550 233 MHz LVDS
550BM250M000DGR Skyworks有源晶振 XTAL OSC VCXO 250.0000MHZ LVDS Si550 250 MHz LVDS
550BM338M600DGR Skyworks有源晶振 XTAL OSC VCXO 338.6000MHZ LVDS Si550 338.6 MHz LVDS
550BM466M000DGR Skyworks有源晶振 XTAL OSC VCXO 466.0000MHZ LVDS Si550 466 MHz LVDS
550BM640M000DGR Skyworks有源晶振 XTAL OSC VCXO 640.0000MHZ LVDS Si550 640 MHz LVDS
5
