爱普生品牌系列千赫子的石英晶振,目前占据了中国市场进口晶振%25的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4，MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据了%80的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.
爱普生晶振FC-13A频率元件,超薄型贴片晶振,原装进口晶振,32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
近年来,随着车载应用设备多功能化的进展,做为副时钟,时间管理功能的主要部件,32.76KHZ晶振单元的小型化以及高温环境条件下的高可靠性要求日益高涨.而且在混合动力车以及电动汽车的普及进程中,以电源监视功能为首的新用途也在不断地扩大.

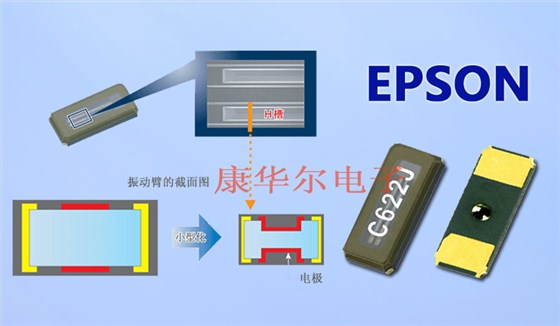

针对上述市场要求,爱普生晶振“FC-13A”中驱使了,QMEMS(*1)技术,使封装容积与本公司原有产品（MC-30A）相比,缩小到1/10以下.另外,又通过本公司独特的封装技术,使对应工作温度范围达到了-40～+125 ℃,从而实现了最适于车载设备的高性能及高可靠性.
除了上述以外,此款晶振还符合车载电子元器件的品质规格:AEC-Q200(*2),并实现了应对欧盟RoHS指令以及ELV指令的无铅化.
本次将用于车载并保证在+125 ℃的高温条件下工作的音叉型石英晶体振荡单元“FC-13A”商品化.
本产品的输出频率为32.768 kHz,尺寸为3.2×1.5 mm,t=0.9 mm Max.,频率公差为±20×10-6,并使工作温度范围达到了-40～+125 ℃。
EPSON晶振 FC-13A贴片晶振规格表
晶振项目
符号
FC-13A晶振规格说明
条件
额定频率范围
f_nom
32.768KHZ
32.768KHZ
储存温度
T_stg
-55°C～+125°C
裸存
工作温度
T_use
-40°C～+125°C
激励功率
DL
1.0μW Max.
工作激励功率0.5μW Max.
频率公差
f_tol
± 20 × 10-6,
± 50 × 10-6,
+25°C,
拐点温度
Ti
+25°C ±5°C
频率温度系数
B
-0.04 × 10-6/ °C2Max.
负载电容
CL
7pF, 9pF, 12.5pF
可指定
串联电阻（ESR）
R1
65kΩ Max.
65kΩ～25kΩ
串联电容
C1
1.9fF Typ.
2.5fF～0.6fF
分路电容
C0
0.8pF Typ.
1.2pF～0.5pF
频率老化
f_age
±3 ×10-6/ year Max.
±5 ×10-6/ year Max.
+25°C,
（标准）
± 50 × 10-6
± 100 × 10-6
DL=0.1μW
第一年
