音叉晶体的结构与应用

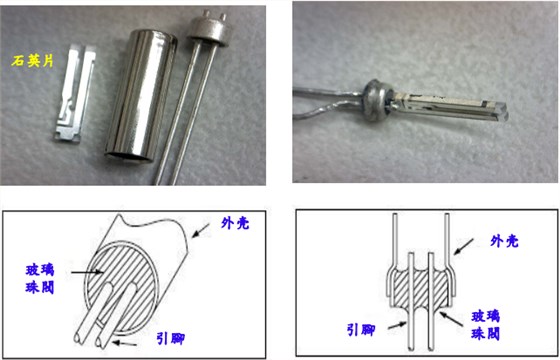

音叉表晶是最常用的频率控制元器件，因为生产技术难度不高，常常可以实现量产，可满足许多工厂大用量的要求。音叉晶体制造起来虽然不难，但也要经过几十道工序和测试，才能算是合格的成品准予出厂，晶体具有独特的压电效应，利用其自身的振荡功能，使通电后所在的电路板上的所有元件一起工作，音叉晶振的振动方向是旋转角速率。拥有这样神奇作用的晶体的结构却很简单，以普通的圆柱晶振为例，首先就是石英片，然后就是外壳，引脚，下班珠阀等。也许我这么说，大家依然一头雾水，没关系，从下图中就可以一目了然。

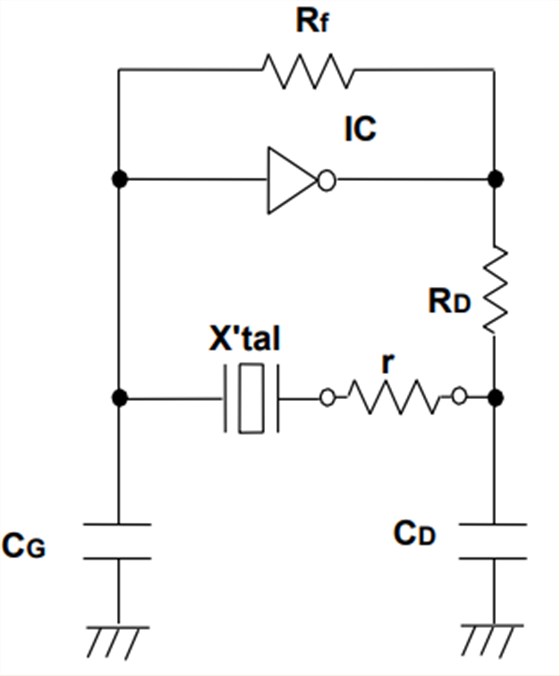

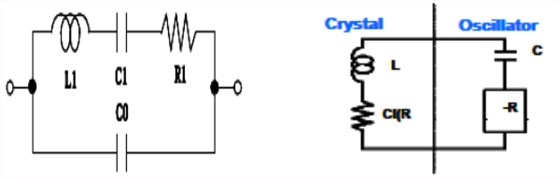

每一种SMD晶振或者插件晶振都有一个振荡回路，如下图所述，把电阻（R）与石英晶体利用串联的方法连接到电路中，再调整（R）可导致启动或停止振荡，如果振荡发生或终止时，可测量（R），最好是的（R），（R）>CI*（5至10倍），振荡频率与负载容量（CL）如下：

CL=(CDCG\CD+CG)+Cs

Cs=电路的浮动容量

如何正确应用音叉晶振：

CI值圈大时起振或停止电压会变高。即会出現即使增大电压也难以起振，电压稍下降振荡就会变得不稳定或停止振荡的現象。

而且CI值是音叉晶体单体中的谐振頻率的等效阻抗，对振荡的不稳定或不振荡产生影响的、决定振荡裕度(allowance)的重要参数之一。

想要解决石英晶振不稳定或者不振荡的方法不难，为大家推荐一些简单又有效的方式，可以先确认衡量振荡电路是不是能稳定振荡的惊讶的振荡裕度（allowance）在5到10倍以上。这个振荡裕度（allowance）的振荡电路上的负阻抗（CI），是除以石英晶体谐振器振荡单元的等效串联阻抗（R）的最大值表示的。如果振荡裕度（allowance）达不到要求时，可能会发生前面说过的起振时间长，或者电压突然变大等问题。最重要的是，振荡裕度（allowance）明显达不到的时候，振荡会产生不起振以及不稳定的现象。

因此提高振荡裕度（allowance）有很大的性，最有效的方法是这两种：

1、第一种是可以通过改善负阻抗，使振荡电路部分功耗和负阻抗之间的关系，可利用增加振荡部位电流的方法来实现，可这种方法也存在缺陷，会增加耗电量。

2、第二种是采用CI值比较小的石英晶体，同样可以达到改善振荡裕度（allowance）的目的，但现在越小越小体积的进口晶振很有可能会把CI值变大。

总而言之，晶体算是一种比较脆弱的电子零部件，而且绝大多数的晶振尺寸都很小，像2012晶振，1610晶振等，小到肉眼都难以看清，因此在焊接使用的过程，要加倍小心，运用正确的手法。康华尔电子十几年专业的石英晶振厂家，一直努力为客户打造符合要求，成本低，价值高的国产晶振，并代理海外多家进口晶振，有任何与晶振相关的问题，都可以联系康华尔电子，为你排忧解难！
