京瓷出产的具备特殊功能的1008mm超小型quartz crystal

京瓷晶振公司又名KYOCERA日本京瓷,该公司的全名称作KYOCERA Corporation(京瓷株式会社),是日本知名石英晶振制造厂商之一,主要产品包括石英谐振器,晶体振荡器,时钟振荡器,压控晶振,温补晶振,KHz晶振,以及可应用于工业设备的高精度振荡器;在该品牌旗下有这样一款具备特殊功能的超小体积石英晶体CX1008SB,那么它到底特殊在哪呢?

当尺寸从1.2*1.0 mm减小到1.0*0.8 mm时，串联电阻(CI值)增加了约30％,因此需要检查其上装有晶体谐振器的电路板设计.这次,通过使用压电分析技术对晶体元件进行优化设计,实现了与1.2*1.0mm 1210贴片晶振CX1210相同的电气特性,同时实现了1.0*0.8mm的紧凑尺寸.我能够实现.结果,无需改变电路板上的电路就可以使用它.

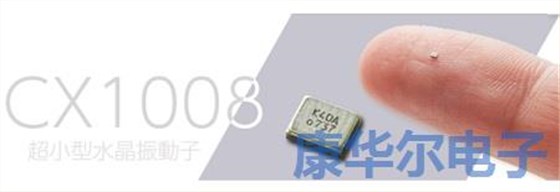

从该产品的信号可以看出,它的尺寸为1008mm,是当今晶振市场上最小尺寸的石英晶振产品,和电子产品小型化,便携式等发展趋势相当切合,暂且不谈其它方面的性能,仅仅只是尺寸方面都比绝大部分有源晶振更据优势.

CX1008SB的主要特征特性如下:

①超小型,超薄型,厚度仅0.3mm(1.0*0.8*0.3mm);

②可应用于通信产品;

③采用贴片式四脚外观封装方式;

④具备低负载,高精度的性能;

CX1008SB无源晶振的应用领域:

①移动通信产品

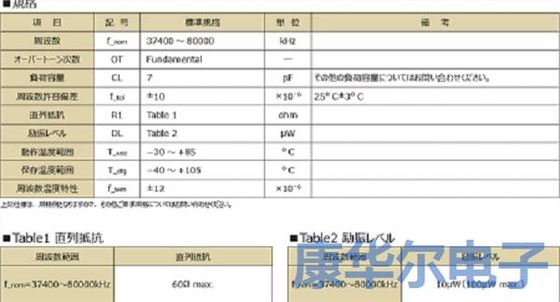

CX1008SB石英晶体的规格书如下:

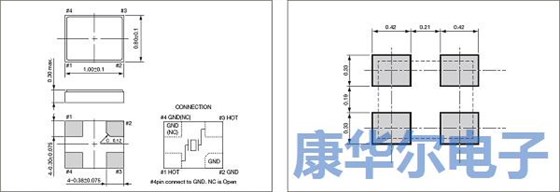

CX1008SB进口贴片晶振的尺寸图如下:

要说这款晶振产品的特殊点的话,一个就是其小体积的特性,一个是可应用于移动通信设备,再一个就是小型高精度晶体元件制造技术.迄今为止,随着晶体元件尺寸的发展,存在的问题是,电特性的变化会随着传统的加工精度而增加.通过使用与大阪大学山村一也教授联合开发的超高精度处理技术(等离子CVM*技术),我们成功地降低了频率变化.该技术利用等离子体中的中性自由基与工件表面之间的化学反应,可以精确控制晶体厚度和表面状况.

当然也不仅仅是京瓷晶振公司在这方面有所建树,比如KDS晶振公司还推出了一款1008mm的差分晶振,性能上比CX1008SB也要好得多;还有台湾TXC晶振公司也出产了一款尺寸为1008mm的石英谐振器,性能上倒是和CX1008SB不相上下.
