KDS大真空The水晶设备,原来如此

2024-01-05 09:38:48

KDS大真空The水晶设备,原来如此
●水晶设备是什么?
水晶设备用于智能手机等信息通信设备、高清音频等视听设备、数码电子晶振,汽车等与我们生活息息相关的电子设备。
例如,智能手机可以和世界各地的人交流,随时随地都能获得你想要的信息。 这款方便的智能手机使用电波发送和接收声音和信息。 准确、稳定地制作出作为该电波基础的基准信号的部件就是石英器件。
水晶的秘密
大家一提到“水晶”会想到什么? 是水晶球、项链、戒指等饰品等吗? 水晶自古以来就被誉为“水之精”,不仅是美丽,物理上也具有各种各样的性质。
性质1 :压电现象逆压电现象
水晶具有施加压力就会产生电荷的性质,被称为压电现象。石英晶振,相反,它还具有在施加电压时以一定节奏振动(变形)的性质,被称为逆压电现象。 1880年压电现象被居里兄弟发现,次年1881年逆压电现象由李普曼用数学方法推导出来,并得到居里兄弟的证明。
性质2 :双折射性
将入射到水晶上的光线分离成振动方向相互不同的常光线和异常光线这2种直线偏振光的性质。 利用该性质的光学低通滤波器去除导致数码相机和监视相机等画质降低的被称为莫尔条纹的光学伪信号,实现了高画质化。
KDS The
小知识水晶伙伴
水晶是由硅( Si )和氧( o )构成单晶( SiO2)。 另外,用于首饰等的糖精、胞嘧啶、玫瑰石英等也是水晶的同类。
KDS The-1
水晶器件中不可缺少的人造水晶
过去,水晶设备使用天然水晶,但存在天然水晶杂质多、大小和质量参差不齐等问题。贴片晶振, 解决这些问题的是人工水晶。 那么我来介绍人工水晶是如何制造的。

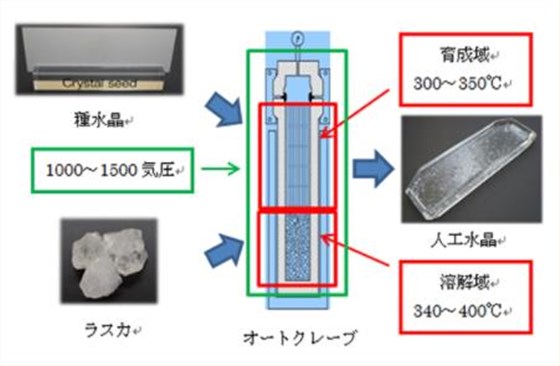

在称为高压釜的巨大压力容器中填充碱溶液,上半部分放入种子水晶(结晶排列中缺陷少的水晶板),下半部分放入称为拉斯卡的天然水晶原料,在高温高压下使其再结晶化,即为人工水晶。 根据品种不同,培育需要2~3个月,长的需要约6个月的时间。
KDS The-2
小知识~高压釜~
高压釜是应用制造战舰大炮炮身的技术制作的,是能够耐受高温高压的特殊铁制容器。 它很大,内径为650毫米,高度可达15米。
直到有了水晶器件
水晶如何变身为电子零件呢? 以晶体器件中最具代表性的晶体振子为例,看看产品完成为止。
①水晶片的加工
水晶(人工水晶)是无色透明的结晶,但水晶有方向性,为了作为电子部件发挥作用,需要明确结晶轴。 这个工序叫做朗伯加工。
KDS The-3
然后,根据需要相对于晶轴以所需的角度切断,使用研磨剂研磨到目标频率。 在通常使用的被称为AT切的加工中,频率与水晶的厚度成反比,因此研磨后的水晶片频率越高则越薄,频率越低则越厚。
KDS The-4
②频率调整和清洗
使用研磨剂加工的水晶片的表面有小裂纹等加工变形和污渍。 为了去除这些加工变形和污垢,使用化学药品对水晶表面进行化学研磨清洗。 这项工作还同时进行晶体振子的频率调整。
③电极形成
在加工的水晶片上用金或银等金属膜形成电极。 通过给这个电极通电,可以通过逆压电现象使晶片振荡。
KDS The-5
④石英片粘接封装
使用导电性粘接剂将形成了电极的水晶片固定在陶瓷等封装上。 粘合牢固以承受掉落、振动等各种冲击后,以百万分之一的单位检查频率,同时进行频率的最终调整。 之后,为了防止电极氧化等,在真空或氮气气氛下进行密封。
KDS The-6
⑤检查、包装、发货
将进行严格的最终检查,确认是否满足目标特性的规格,将合格的石英振子包装后发货。
电子构建了一个方便而丰富的社会。 20世纪70年代钟表开始石英化,2000年代电波钟问世,我们可以知道更准确的时间。 液晶电视登场,然后2003年地面数字广播开始,可以在薄型化的大屏幕上欣赏电视了。 数码相机可以不用在意胶卷就能拍照,拍摄的图像的乐趣也变多了。 而且,贴片晶振,汽车在动力传动系统、车辆控制、车身控制等的电气安装化方面不断发展,再加上导航等信息通信,自动驾驶技术也取得了惊人的进步。 晶体器件与这些电子学的发展有关,并且在这些设备中起了重要的作用。 随着高可靠性ICT (信息通信技术)基础的完善,ICT也将扩展到医疗、护理、农业等领域。 支撑这些电子的水晶设备的重要性越来越大。


品牌 石英贴片晶振 型号 尺寸 频率 负载/电压 精度
KDS晶振 1C240000AB0G DSX321G 3225 40.000M 10PF 10PPM
KDS晶振 1C241600CDAA DSX321G 3225 41.6M 10PF 30PPM
KDS晶振 1ZZNAE26000AB0J DSX211SH 2016 26.000M 7PF 10PPM
KDS晶振 1ZZCAA24000BE0B DSX211G 2016 24.000M 10PF 20PPM
KDS晶振 1N227000BB0AK DSX321G 3225 27.000M 11PF 12PPM
KDS晶振 1N230000AB0C DSX321G 3225 30.000M 10PF 30PPM
KDS晶振 1N240000AB0J DSX321G 3225 40.000M 15PF 15PPM
KDS晶振 1XSE098304AR2 DSO321SR 3225 98.304M 3.3V 50ppm
KDS晶振 1ZN326000AB0A DSX221SH 2520 26.000M 7PF 10PPM
KDS晶振 ZC08759 DSO211AH 2016 25.000M 3.3V 50ppm
KDS晶振 1XXD16367MAA DSB211SDN 2016 16.367M 3.3V 1.5ppm
KDS晶振 ZC12467 DSA211SDN 2016 16.32M 3.3V 1.5ppm
KDS晶振 1XXB16367MAA DSB221SDN 2520 16.367M 2.8V 1.5ppm
KDS晶振 1XXB16369JFA DSB221SDN 2520 16.369M 3.3V 1.5ppm
KDS晶振 ZC12456 DSB211SDN 2016 16.320M 3.3V 1.5ppm
KDS晶振 1ZNA32000BB0B DSX221G 2520 32.000M 12PF 15ppm
KDS晶振 ZC12965 DSA321SDN 3225 23.04M 3.3V 1.5ppm
KDS晶振 ZC13727 DSX221SH 2520 24.000M 10PF 30ppm
KDS晶振 1ZNA16000AB0P DSX221G 2520 16.000M 9PF 10ppm
KDS晶振 1XSE009600AV DSO321SV 3225 9.6M 3.3V 100ppm
进口晶振 1XSE012000AR58 DSO321SR 3225 12.000M 3.3V 50ppm
KDS晶振 1ZZNAE48000ZZ0R DSX211SH 2016 48.000M 7PF 20PPM
KDS晶振 1N227000EE0L DSX321G 3225 27.000M 9PF 50ppm
KDS晶振 1ZZCAA27120BB0D DSX211G 2016 27.12M 10PF 20PPM
KDS晶振 1N226000AA0L DSX321G 3225 26.000M 7.5pf 10ppm
KDS晶振 1N226000AA0G DSX321G 3225 26.000M 12.5PF 10ppm
KDS晶振 1RAK38400CKA DSR211STH 2016 38.4M 7pf 12ppm
KDS晶振 7CG03840A06 DSR1612ATH 1612 38.400M 8PF 10ppm
KDS晶振 1XSA050000AVW DSO751SV 7050 50.000M 3.3V 100ppm
KDS晶振 1ZCP37400AA0H DSX211AL 2016 37.400M
KDS晶振 1XSR025000AR25 DSO751SR 7050 25.000M 3.3V 50ppm
KDS晶振 1XVD008192VB DSV321SV 3225 8.192M 3.3V 40ppm
KDS晶振 1XVD024000VA DSV321SV 3225 24.000M 3.3V 40ppm
KDS晶振 1N226000AA0E DSX321G 3225 26.000M 8.1PF 10PPM
KDS晶振 1C228322EE0D DSX321G 3225 28.322M 10PF 50PPM
KDS晶振 1C254000CC0C DSX321G 3225 54.000M 10PF 30PPM
KDS晶振 1C319200AA0A DSX321G 3225 19.200M 8PF 10PPM
KDS晶振 1C338400AA0B DSX321G 3225 38.400M 10PF 10PPM
KDS晶振 1CW04000KK3C DSX151GAL 11.8*5.5 4.000M
KDS晶振 1CW08192EK3A DSX151GAL 11.8*5.5 8.192M 15PF 20ppm
KDS晶振 1XTW16368FEA DSB321SCL 3225 16.368M 2.8V 2.5ppm
KDS晶振 1XVD030240VA DSV321SV 3225 30.240M 3.3V 50ppm
KDS晶振 1XVD051993VB DSV321SV 3225 51.993652M 3.3V 50ppm
KDS晶振 1XVD059928VA DSV321SV 3225 59.928M 3.3V 50ppm
KDS晶振 1XXA20000CAA DSA221SDN 2520 20.000M 3.3V 1.5ppm
KDS晶振 1TJL070DR1A0009 DST1610AL 1610 32.768KHz 7PF 20ppm
KDS晶振 1C227000BBAH DSX321G 3225 27.000M 11PF 12ppm
KDS晶振 1C208000CE0H DSX321G 3225 8.000M 10PF 30PPM
